Wer in der Industrie mit Druck, Temperatur und aggressiven Medien arbeitet, weiß: Das schwächste Glied in einem System entscheidet über Sicherheit und Stillstand. Ein falsch gewähltes Dichtelement kann zu Leckagen, kostspieligen Reparaturen und im schlimmsten Fall zu gefährlichen Betriebsausfällen führen. Wenn du Dichtelemente richtig auswählen für Industrieanwendungen willst, ist der erste Schritt immer die Frage nach dem richtigen Typ — und dabei lohnt sich ein Blick auf den passenden Nutring für Ihre Dichtsysteme, der in vielen dynamischen Anwendungen genau die Lösung bietet, die statische Dichtungen nicht leisten können.
Grundlagen: Dichtelemente richtig auswählen für Industrieanwendungen

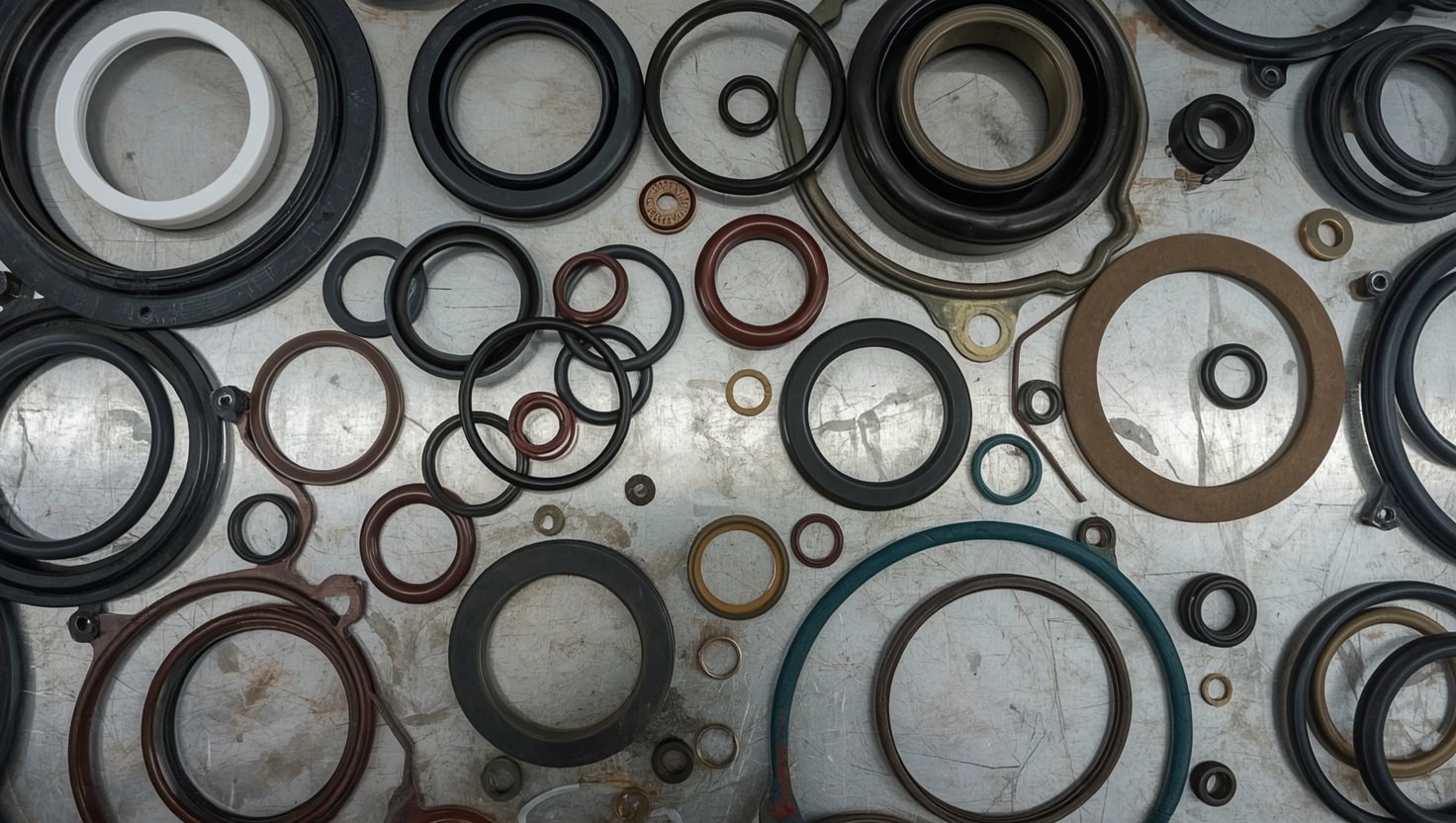

Der Begriff „Dichtelement" ist ein weiter Oberbegriff. Er umfasst O-Ringe, Flachdichtungen, Wellendichtringe, Nutringe, Lippendichtungen und Sonderlösungen für spezifische Geometrien. Jede dieser Bauformen hat ihre Stärken — und ihre Grenzen.
Für die Auswahl entscheidend sind zunächst drei Grundfragen:
- Statisch oder dynamisch? Statische Dichtungen sitzen zwischen zwei unbeweglichen Flächen. Dynamische Dichtungen müssen eine Relativbewegung abdichten — etwa eine rotierende Welle oder einen Hub-Zylinder. Das beeinflusst sowohl die Formgebung als auch die Materialwahl grundlegend.
- Welche Medien kommen vor? Öl, Wasser, aggressive Lösungsmittel, Dampf, Säuren — jedes Medium stellt andere Anforderungen an die chemische Beständigkeit des Werkstoffs.
- Welche Betriebsparameter gelten? Druck, Temperatur und Bewegungsgeschwindigkeit geben den Rahmen vor, innerhalb dessen das Dichtelement dauerhaft funktionieren muss.
Wer diese drei Faktoren kennt, hat das Fundament für eine informierte Entscheidung gelegt. Alle weiteren Parameter — Oberflächengüte, Einbaumaß, Toleranz — bauen darauf auf.
Materialwahl und Medienbeständigkeit: Warum der Werkstoff entscheidend ist
Kein anderer Parameter prägt die Lebensdauer eines Dichtelements so stark wie die Materialwahl. Drei Werkstoffgruppen dominieren den industriellen Einsatz:
NBR (Nitrilkautschuk) ist der Allrounder. Er hält Mineralölen und Kraftstoffen stand, ist kostengünstig und in einem Temperaturbereich von etwa −30 °C bis +120 °C einsetzbar. Für hydraulische Systeme und Pneumatikanlagen ist NBR nach wie vor die erste Wahl.
PTFE (Polytetrafluorethylen) bietet universelle chemische Beständigkeit. Es reagiert kaum auf Säuren, Laugen oder Lösungsmittel und kann Temperaturen bis über 200 °C widerstehen. Der Nachteil: PTFE besitzt kein elastisches Rückstellvermögen, weshalb es häufig in Kombination mit einem Federelement eingesetzt wird — genau das Prinzip des federunterstützten Nutrings.
FFKM (Perfluorkautschuk) ist der Hochleistungswerkstoff, wenn PTFE an seine Grenzen stößt. FFKM kombiniert die chemische Beständigkeit von PTFE mit dem elastischen Verhalten eines Elastomers. In der Halbleiter- oder Pharmaindustrie, wo selbst Spurenverunreinigungen kritisch sind, ist FFKM oft unverzichtbar — der Preis liegt allerdings um ein Vielfaches höher als bei NBR.
Für Anwendungen mit rotierenden Antrieben und Wellendichtung empfehlen sich speziell ausgewählte langlebige RWDR für Industrieanwendungen, die auf das jeweilige Medium und die Drehzahl abgestimmt sind.
Wer sich gleichzeitig für metallische Konstruktionselemente rund um Dichtstellen interessiert, findet auf Wolles Website auch einen praxisnahen Artikel darüber, was ein Aluminium Rohr dünnwandig ist und wofür es verwendet wird — ein guter Begleitartikel für alle, die Leitungssysteme von Grund auf planen.
Shorehärte und Druckbelastung: Technische Parameter im Fokus
Die Shorehärte beschreibt den Widerstand eines Elastomers gegen Eindringen — vereinfacht gesagt: wie hart oder weich das Material ist. Angegeben wird sie in Shore A (für weichere Werkstoffe) auf einer Skala von 0 bis 100.
Für Dichtelemente ist dieser Wert keine Nebensache:
- Niedrige Shorehärte (40–55 Shore A) bedeutet hohes Anpassungsvermögen an raue oder unebene Dichtflächen. Ideal bei geringen Drücken und unregelmäßigen Oberflächen.
- Mittlere Shorehärte (60–75 Shore A) ist die häufigste Ausführung für Standardhydraulik und Pneumatik. Sie bietet einen guten Kompromiss aus Flexibilität und Druckbeständigkeit.
- Hohe Shorehärte (80–90 Shore A) wird gewählt, wenn hohe Systemdrücke über 200 bar auftreten. Das Material extrudiert weniger leicht in Spalte, die Leckage-Sicherheit steigt.
Der Systemdruck entscheidet also direkt über die Wahl der Shorehärte. Ein O-Ring mit 60 Shore A kann bei niedrigen Drücken perfekt funktionieren und bei 250 bar bereits anfangen, in den Spaltbereich zu extrudieren — mit der Folge von Undichtigkeit und Verschleiß.
Wer sich tiefer mit industriellen Kunststoff-Formteilen und ihren mechanischen Eigenschaften beschäftigt, findet unter kreative Anwendungen für runde Plastikscheiben: von DIY-Projekten bis hin zu modernen Designlösungen interessante Hinweise auf das breitere Spektrum industriell nutzbarer Kunststoffbauteile.
Branchenspezifische Anforderungen in der chemischen Industrie
In der chemischen Industrie gelten verschärfte Maßstäbe. Dichtungen kommen hier nicht nur mit Öl und Wasser in Kontakt, sondern mit konzentrierten Säuren, Laugen, organischen Lösungsmitteln und Hochdampf. Ein Material, das in der Hydraulik hervorragend funktioniert, kann in einer Chemiepumpe innerhalb weniger Wochen quellen, verspröden oder seine Dichtigkeit verlieren.
Drei Punkte sind in chemischen Prozessanlagen besonders zu beachten:
Quellung prüfen. Viele Elastomere nehmen aggressive Medien auf und dehnen sich dabei aus. Was im Einbauzustand dicht ist, kann nach Medienexposition aus dem Nutprofil herausgedrückt werden. Gerätehersteller und Materiallieferanten stellen Quelltabellen zur Verfügung — diese sollten immer geprüft werden.
Extraktionen berücksichtigen. In Lebensmittel- und Pharmaprozessen darf das Dichtelement keine Substanzen an das Medium abgeben. Hier kommen FDA-konforme oder USP-Class-VI-zertifizierte Materialien zum Einsatz — meist Silikon, EPDM-Spezialqualitäten oder FFKM.
Temperaturwechselbelastung einplanen. Reaktoren fahren hoch und runter. Die thermische Ausdehnung des Dichtelements muss mit dem Flansch- oder Gehäusewerkstoff kompatibel sein. Unterschiedliche Ausdehnungskoeffizienten können zu Überbelastung oder plötzlichem Dichtheitsabfall führen.
Hochleistungswerkstoffe wie FFKM oder spezielle PTFE-Compounds sind in diesem Umfeld ihre höheren Kosten wert — die Ersatzteile und Stillstandzeiten, die ein falsches Material verursacht, übersteigen die Mehrkosten regelmäßig bei weitem.
Wartung und Qualitätssicherung für maximale Effizienz
Selbst das beste Dichtelement hält nicht ewig. Wartungsintervalle und systematische Qualitätssicherung sind deshalb keine bürokratische Pflicht, sondern ein handfester wirtschaftlicher Faktor.
Einige bewährte Grundsätze:
Sichtprüfung bei jeder Wartung. Risse, Eindrückstellen, Quellung oder Verfärbungen sind frühe Warnsignale. Wer diese Zeichen erkennt und das Dichtelement präventiv wechselt, verhindert Notfallstillstände.
Einbaubedingungen dokumentieren. Temperatur bei der Montage, Schmierstoffverwendung, Anzugsmoment bei Flanschdichtungen — diese Werte bestimmen den Startzustand des Dichtelements und sollten protokolliert werden. Im Schadensfall lässt sich so nachvollziehen, ob ein Montagefehler oder ein Materialfehler vorlag.
Lagerung korrekt handhaben. Elastomere altern auch unbenutzt. UV-Licht, Ozon, Hitze und Druck beschleunigen die Alterung erheblich. Dichtungen sollten dunkel, kühl und spannungsfrei gelagert werden — maximal fünf Jahre für Standardwerkstoffe, kürzer für Spezialqualitäten.
Wer mit dem Thema richtige Materialauswahl und Pflege von Hochleistungskomponenten vertraut ist, findet in einem anderen Kontext ähnliche Prinzipien — etwa beim Piercingschmuck aus Titan richtig auswählen und pflegen, wo Materialbeständigkeit und Pflegeintervalle ebenfalls über Langlebigkeit entscheiden.
Dichtelemente richtig auswählen für Industrieanwendungen ist kein einmaliger Akt, sondern ein fortlaufender Prozess aus Anforderungsanalyse, Materialkenntnis und systematischer Wartung. Wer diese drei Stellschrauben im Griff hat, reduziert Ausfallzeiten spürbar — und schützt nicht zuletzt Mensch und Anlage.
